OnScreenCommunicator (OSC): Umfeldsteuerung

Allgemeines

Die folgenden Angaben beziehen sich auf OnScreenCommunicator (OSC) der Fa tom weber software Version 1.5.302 .

Das Programm OSC ermöglicht auch die Steuerung von externen Geräten wie Fernsehern, CD- und DVD-Playern, Lichtschaltern und Dimmern, etc, sofern sie über eine Infrarot-Hand- Fernbedienung bedienbar sind. Zum Senden und Empfangen von Infrarot-(IR-)Signalen muß ein geeigneter IR-Sender/Empfänger (IR-Transceiver) an den Rechner angeschlossen werden.

Aktuell unterstützt OSC die folgenden vier Adapter:
  • Gewa Control micro IR Sender (USB),
  • Tira-2 IR Transceiver (USB),
  • CM11 active home interface (für serielle Schnittstelle),
  • USB-UIRT Transceiver (USB).
Für die nachstehende Beschreibung stand ein USB-UIRT Transceiver zur Verfügung.

Weitere technische Einzelheiten zu diesen Adaptern enthalten die Informationen zur Umfeldsteuerung.
Soweit für die IR-Adapter spezielle Treiber installiert werden müssen, sind sie nur auf ausgewählten Betriebssystemen einsetzbar.

OSC enthält keine Datenbank für die Signal-Codes von IR-Fernbedienungen verschiedener Hersteller. Die IR-Codes müssen vielmehr einzeln trainiert werden. Sie sind dann in der aktuellen Arbeitsmappe bekannt. Sofern mehr als ein Gerät angesprochen werden soll, ist es sinnvoll, beim Trainieren der IR-Codes deren Bezeichnungen so zu wählen, daß die einzelnen Geräte unterschieden werden können. Ein zu einem Gerät gehörendes Bündel von IR-Codes kann unter OSC leider nicht einzeln exportiert oder importiert werden, da nur komplette Arbeitsmappen hantiert werden können.

Seiten-Struktur

In der von OSC vorbereiteten Universal-Arbeitsmappe gelangt man von der Startseite auf die Seite (Ebene, Gitter) Überblick mit 15 Zellen:

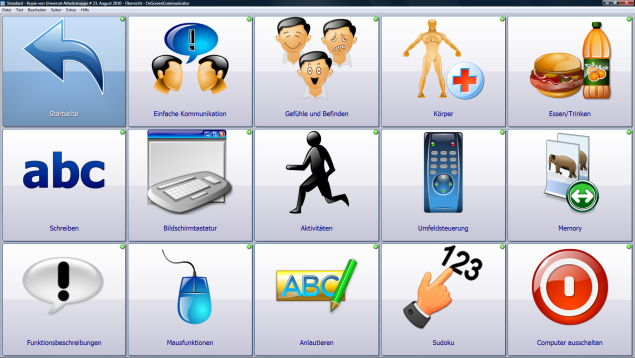

Seite Überblick
(Klicken Sie auf das Bild zur Vergrößerung)

Innerhalb dieser Seite kann die Zelle Umfeldsteuerung ausgewählt werden,

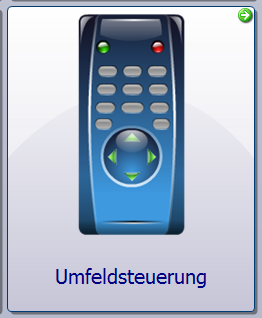

Zelle Umfeldsteuerung
(Klicken Sie auf das Bild zur Vergrößerung)

die zur Seite Umfeldsteuerung führt:

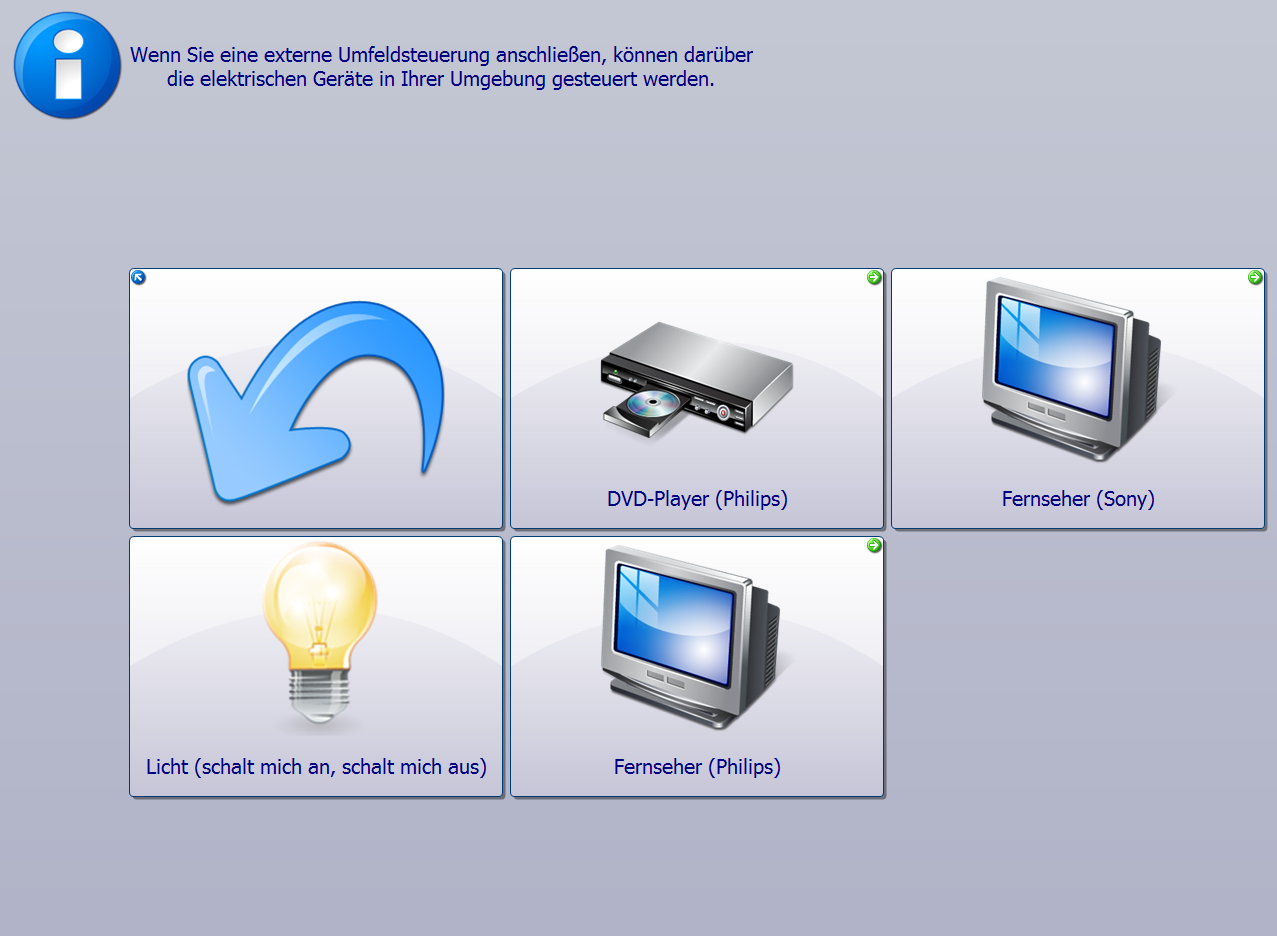

Seite Umfeldsteuerung (bereits erweitert)
(Klicken Sie auf das Bild zur Vergrößerung)

Auf dieser Seite ist die Auswahl verschiedener Geräte (Fernseher, DVD-Player, Schalter) vorgesehen, von denen die Seite Fernsehersteuerung bereits angelegt ist:

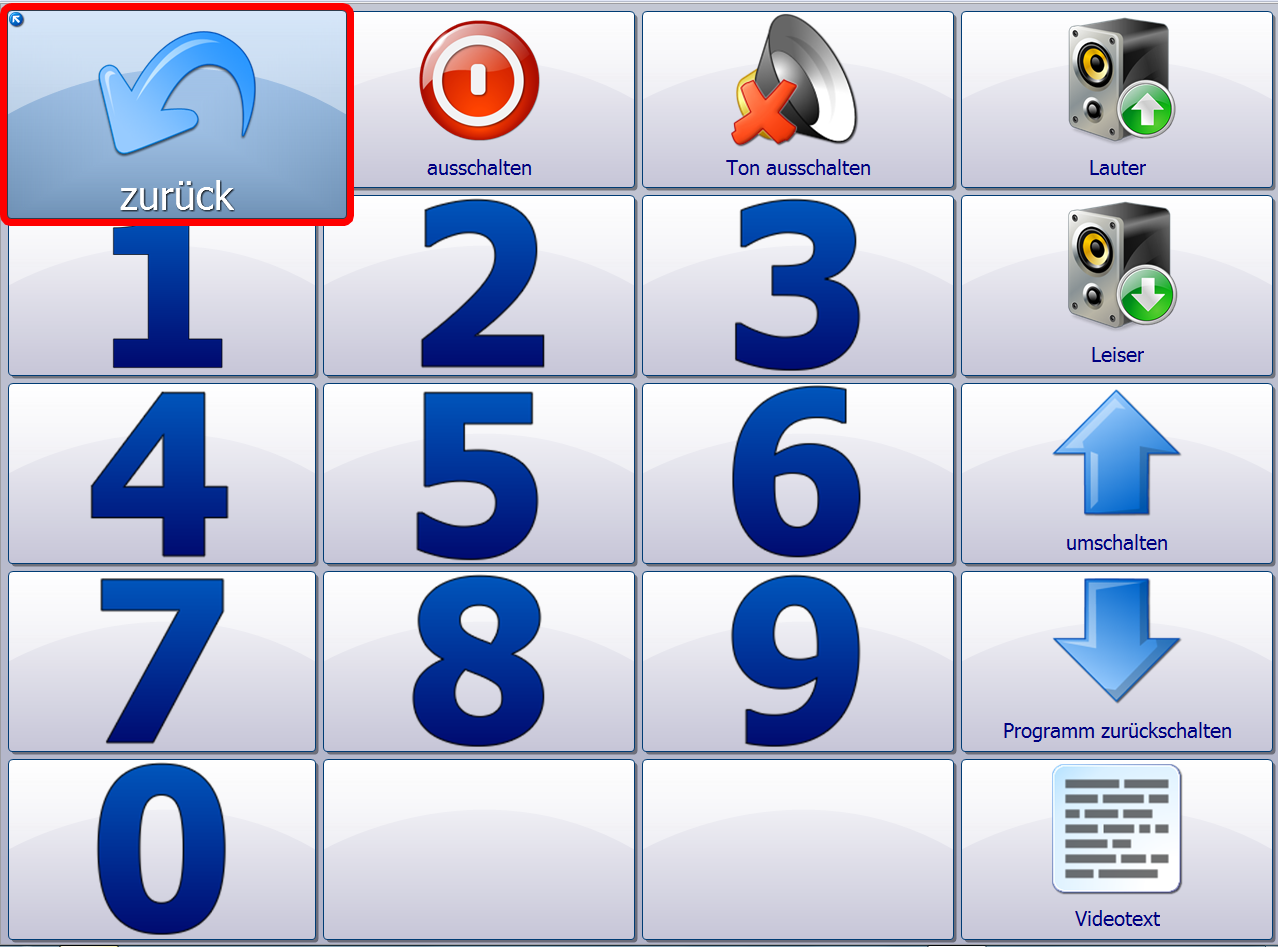

Seite Fernsehersteuerung
(Klicken Sie auf das Bild zur Vergrößerung)

Trainieren von IR-Codes

Da die IR-Hand-Fernsteuerung der verschiedener TV-Hersteller unterschiedliche IR-Codes verwenden, müssen die IR-Codes der einzelnen Tasten für den eigenen Gebrauch einmalig trainiert werden. Die folgenden Schritte sind also für jedes Feld, dem das IR-Signal einer Taste der IR-Hand-Fernsteuerung zugeordnet werden soll, durchzuführen.

Dazu wähle man das zu bearbeitende Feld aus und öffne durch Drücken der rechten Maustaste das zugehörige Fenster Zelleigenschaften:

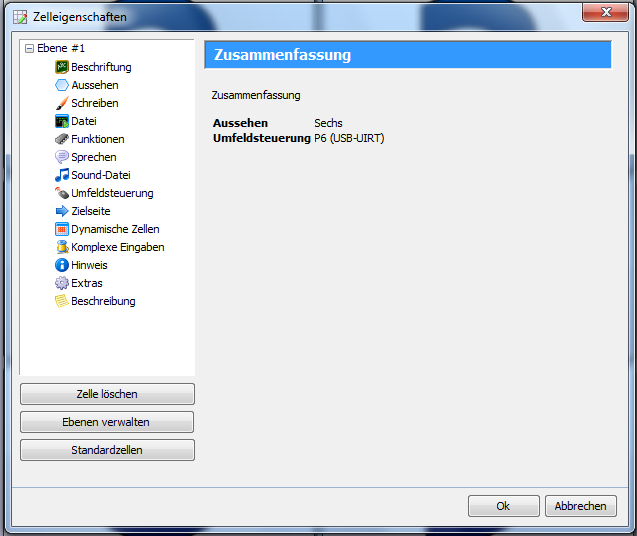

Fenster Zelleigenschaften
(Klicken Sie auf das Bild zur Vergrößerung)

In der linken Spalte dieses Fensters werden die veränderbaren Zelleigenschaften angezeigt. Durch Anklicken der Eigenschaft Umfeldsteuerung öffnet sich das zugehörige Fenster zur Bearbeitung:

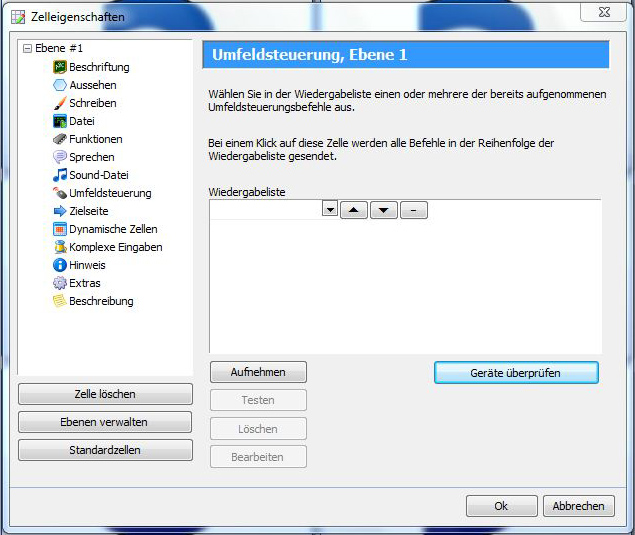

Fenster Umfeldsteuerung
(Klicken Sie auf das Bild zur Vergrößerung)

Um einen IR-Code aufzunehmen, klicke man auf Aufnehmen. OSC prüft nun, ob ein IR-Adapter an den Rechner angeschlossen ist und zeigt ggf eine Warnmeldung:

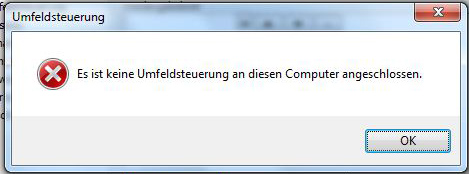

Warnmeldung bei fehlendem IR-Transceiver
(Klicken Sie auf das Bild zur Vergrößerung)

Sollte kein Adapter angeschlossen sein, dann muß jetzt ein geeigneter IR-Transceiver angeschlossen werden.
Anschließend öffnet sich das Aufzeichungs-Fenster

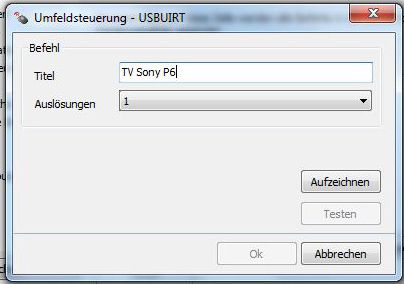

Aufzeichungs-Fenster
(Klicken Sie auf das Bild zur Vergrößerung)

Nach der Eingabe einer geeigneten Bezeichnung (hier TV Sony P6 für Fernseher Sony Programmtaste 6) kann festgelegt werden, ob das aufzuzeichnende Signal später mehrfach gesendet werden soll. Dabei ist zu berücksichtigen, daß die IR-Fernbedienungsprotokolle zwischen einem mehrfach gesendeten und einem kontinuierlichen Signal unterscheiden. Details dazu unter IR-Signale.

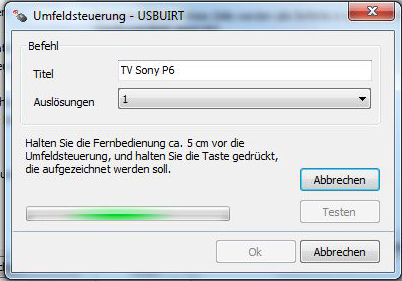

Aufzeichnungs-Fenster
(Klicken Sie auf das Bild zur Vergrößerung)

Nach dem Drücken der Taste Aufzeichnen muß einige Sekunden lang die IR-Hand-Fernsteuerung ca 5 cm vor den IR-Transceiver gehalten und die entsprechende Taste der Fernsteuerung gedrückt werden. Nach einer kurzen Pause ist dieselbe Taste noch einmal zu drücken, bis die Aufzeichnung erfolgreich beendet ist:

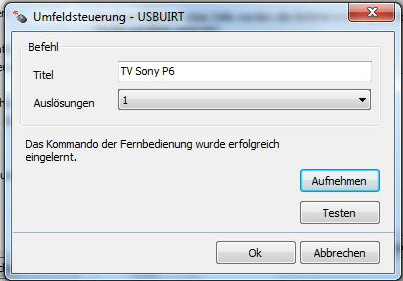

Aufzeichungs-Fenster
(Klicken Sie auf das Bild zur Vergrößerung)

Nach Abschluß der Aufzeichnung mit OK wird im Fenster Umfeldsteuerung der gerade aufgezeichnete IR-Code angezeigt:

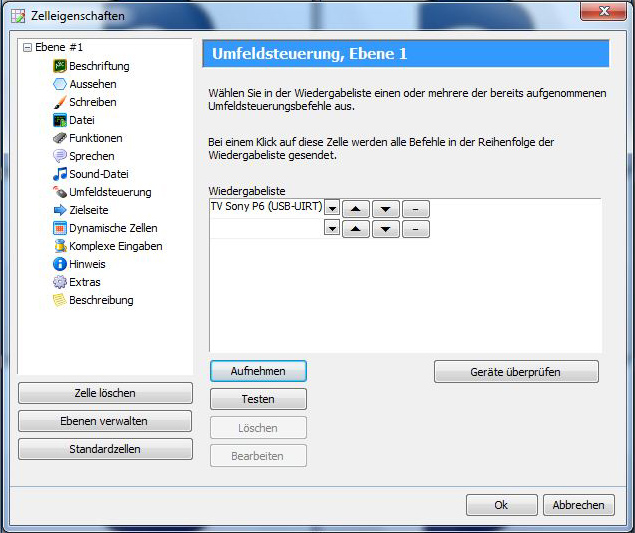

Fenster Umfeldsteuerung mit IR-Code
(Klicken Sie auf das Bild zur Vergrößerung)

Üblicherweise wird jeder Zelle nur ein IR-Code zugeordnet. Aber es ist auch möglich, mehrere Codes zuzuordnen, die dann nacheinander gesandt werden. Ein sinnvolles Beispiel ist die Folge Videotext ein, Taste 1, Taste 2, Taste 3, um den Videotext einzuschalten und die Seite 123 aufzurufen.
